时间门控拉曼：穿透荧光迷雾，解码三星堆三千年象牙的老化秘密

2026-07-24 17:15:55 奥谱天成

传统拉曼光谱在考古象牙强荧光背景干扰下几乎无法获取有效分子信号。中国科学院空天信息创新研究院王振友研究员团队联合四川省文物考古研究院郭建波团队，在 ACS Applied Materials & Interfaces 发表了题为《Time-Gated Raman Spectroscopy Decodes Degradation Pathways in 3,000-Year-Old Ivories: A Fluorescence-Free Approach to Heritage Science》的研究成果，论文第一作者为徐金昌，方广有研究员与郭建波研究员为共同通讯作者。该团队创新性地采用时间门控拉曼探测方案，实现强荧光样品信噪比提升 20 倍以上，首次以完全无损的方式揭示了三星堆出土象牙的微观降解机制。

为什么考古象牙难检测？---荧光干扰的死局

象牙的主要成分为羟基磷灰石（约 70%）+ 胶原蛋白（约 20%），理论上拉曼光谱是研究其分子结构的理想手段。

但考古出土的象牙面临一个致命问题：

1、埋藏数千年后，表面成分高度异质化，金属离子渗入、有机质降解。

2、激光照射时产生极强的荧光背景，完全淹没微弱的拉曼信号。

3、传统连续波（CW）拉曼即使延长曝光、光漂白、优化针孔，也只能测出孤零零一个羟基磷灰石峰，几乎没有分析价值。

时间门控拉曼 —— 用 "时间差" 分离信号

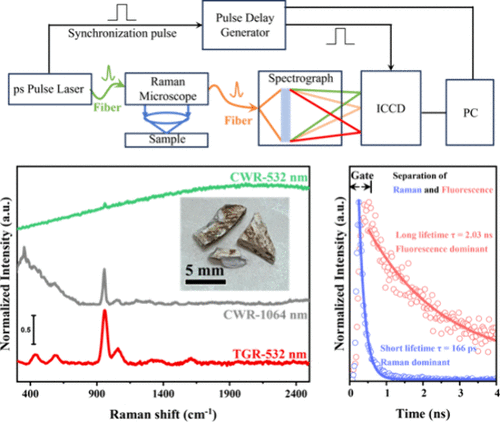

时间门控拉曼技术的核心原理是利用两种信号的寿命差实现 "时域分离"：拉曼信号寿命低于皮秒级、几乎瞬时产生，而荧光信号衰减缓慢、寿命在纳秒级以上。这项技术就像给探测器加装了一枚精度极高的 "时间快门"，在激光激发样品的瞬间精准开启捕捉拉曼信号，几纳秒后迅速关闭，巧妙避开随后到来的强荧光背景，从时间维度上解决了传统拉曼被荧光淹没的行业痛点。

团队自主研制的 532 nm 显微时间门控拉曼光谱仪，在实现微米级空间分辨率的同时，将强荧光样品的检测信噪比提升了 20 倍以上，且全程无需触碰、无需取样，可对珍贵样品进行完全无损的微区分子成分分析与成像表征。

样本与核心发现

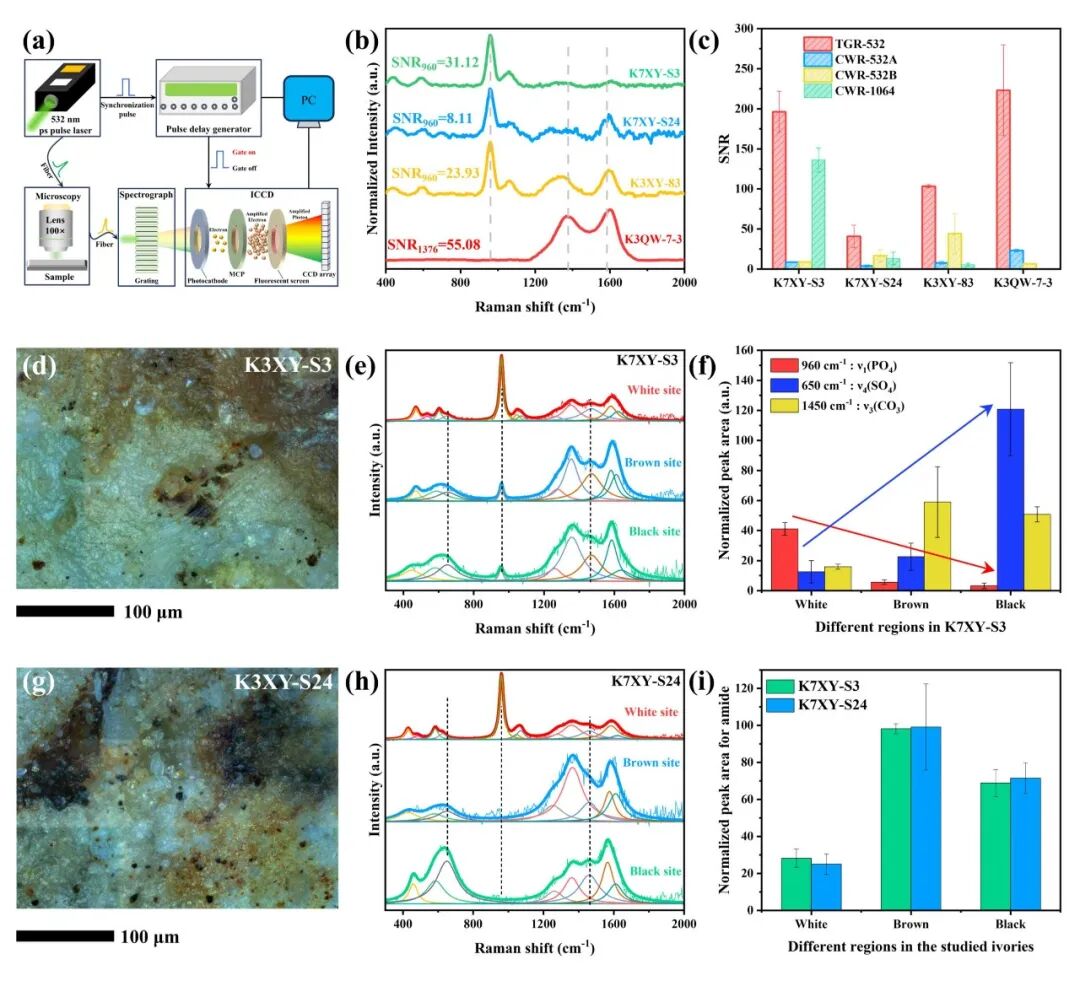

三星堆遗址K3（3 号坑）和 K7（7 号坑）出土的共 4 块象牙碎片，两个坑的埋藏环境不同，象牙保存状态差异显著。

关键科学结论：

1.硫酸盐替代是矿物降解的核心标志：硫酸根取代羟基磷灰石中的磷酸根基团，直接导致磷酸根特征峰展宽，并与表面变色程度正相关。

2.埋藏微环境决定老化路径：同样是三千年埋藏，K3 受青铜腐蚀影响、K7 受硫酸盐侵蚀，呈现完全不同的降解模式。

3.蛋白质残留可定量追踪：所有样本均检测到残留蛋白质，K3 样本氮含量更高，为有机质保存状态评估提供了分子标尺。
