纳米薄膜的细微吸收峰测不准？UV3610 研究级精度让光学特征清晰可见

纳米材料光学表征，难在哪里？

与传统块体材料不同，纳米材料的光学响应高度依赖其尺寸、形貌与表面状态，反映在光谱上，就是 峰位移动小、峰宽窄、信号弱。这对分光光度计提出了三重挑战：

细节难捕捉
量子尺寸效应带来的吸收边移动可能只有几个纳米，仪器分辨率不够，峰形直接被“抹平”。

弱信号难分辨
单层或少层二维材料、超薄薄膜的吸收往往只有百分之几甚至千分之几 Abs，仪器本底噪声一旦接近信号量级，数据就失去意义。

跨量程难兼顾
同一样品体系中，掺杂组分与基体的吸光度可能相差几个数量级，光度量程窄的仪器需要反复稀释、多次进样。

UV3610：为研究而生的高精度平台

UV3610 是奥谱天成研发的一款研究级紫外可见近红外分光光度计。它采用 双光束光学系统，在数据采集期间实时监测参比光路，自动消除光源波动和样品变化引起的误差，保证长时间测量的高稳定性；波长范围最高可覆盖 190～3300 nm，最多可装配 PMT、InGaAs、PbS 三个探测器，使紫外、可见、近红外各波段获得更优的灵敏度与信噪比。

同时，UV3610 标配 自动六联池（6 通道自动切换），一次可放置 6 个样品连续测量，批量筛查纳米样品时效率成倍提升；配合全中文分析软件与 USB 数据输出接口，从测量到出图一气呵成。

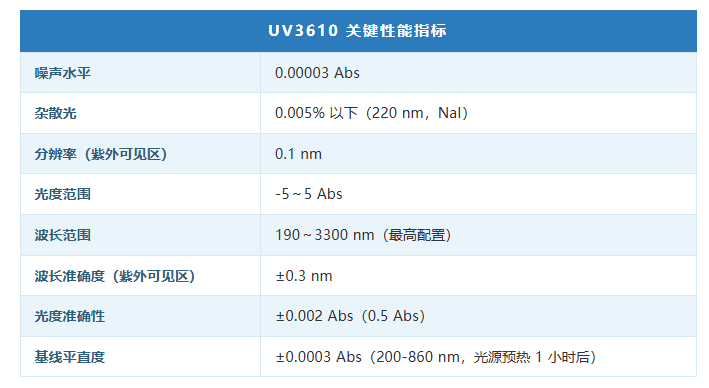

UV3610 关键性能指标

四个数字，看懂研究级精度

0.00003 Abs 低噪声 → 弱吸收信号不被本底淹没

单层或少层二维材料、超薄薄膜的吸收往往只有百分之几甚至千分之几 Abs。UV3610 的噪声水平低至 0.00003 Abs，信噪比余量充足，微弱吸收特征也能以平滑曲线的形式稳定呈现，而不被本底抖动掩盖。

0.1 nm 高分辨率 → 细微吸收特征清晰可辨

在紫外可见区，UV3610 支持 0.1 nm 光谱带宽与 0.1 nm 分辨率，配合紫外可见区 ±0.3 nm 波长准确度和 ±0.05 nm 波长重复性，量子点尺寸变化、合金纳米颗粒组分偏移引起的峰位细微移动都能被清晰分辨。

0.005% 以下杂散光 → 高吸光度段更可靠

杂散光是高浓度、强吸收样品测量的“隐形误差源”。UV3610 杂散光控制在 0.005% 以下（220 nm，NaI），有利于在 3 Abs 以上的高吸光度区间获得更可靠的测量结果，同时扩展可用的线性测量区间。

-5～5 Abs 宽光度范围 → 高低浓度一次覆盖

从超薄薄膜的弱吸收到浓溶液的强吸收，-5～5 Abs 的光度范围让同一套测量条件即可覆盖由低到高的宽浓度区间。纳米材料合成中的生长动力学监控、掺杂浓度梯度筛查，无需反复稀释、更换光程或重新制样。

透射 · 反射 · 吸光度：一套完整的测量方案

围绕纳米薄膜与粉体材料的光学表征，UV3610 提供三种测光类型的高精度测量：

吸光度测量
液相纳米颗粒（量子点、金纳米球、纳米酶等）的吸收光谱与浓度定量，光度准确性 ±0.002 Abs（0.5 Abs）。

透射率测量
透明导电薄膜、光学镀膜、滤光片的透过光谱与截止特性分析，透射比准确度达 ±0.3%T。

反射率测量
配合 60 mm 积分球附件，可测量平面固体与粉末样品的漫反射光谱，适用于纳米粉体、粗糙薄膜；配合 相对镜面反射附件 与 可变角度固体样品架（±48°），还可研究反射率随入射角的变化，表征减反射膜、等离激元结构的角依赖光学特性。

此外，针对样品量极少的纳米材料，还可选用 微量样品池附件，在保证检测灵敏度的前提下显著减少样品消耗量。

在这些纳米材料研究中，它能直接上手

半导体量子点：激子吸收峰位与峰形分析，粒径与浓度标定，批次一致性筛查；
金属纳米颗粒：表面等离激元共振（LSPR）峰位追踪，传感与比色分析体系开发；
光学薄膜：带隙测定（Tauc 作图法）、膜厚与均匀性监控、减反射/增透膜透过率验证；
纳米粉体：积分球漫反射测试，能带结构与环境光催化性能关联分析；
合成过程监控：宽光度范围 + 自动六联池，生长动力学实验批量取样、连续比对。
